Alimentadores
y Máquinas Especiales para Componentes
Encintados

Si usted tiene una
aplicación especial con la que necesita ayuda por favor
contáctenos
Linea
SP
PDF
Linea SP de Maquinas Especiales y Alimentadores de Partes
Encintadas
Los
anos de experiencia de Olamef disenando y fabricando maquinas de
preformado se aplicaron en el desarrollo de esta nueva linea de
maquinas especiales disenadas frecuentemente con el fin de
integrarlas a un sistema robotico.
Las máquinas de la Línea SP se
construyen y se diseñan bajo orden siguiendo las
especificaciones y requerimientos del cliente
Puede preformar y cortar
componentes sin raspar o marcar las terminales
Puede ser
integrado
a instrumentación o equipo especifico
Da la
posibilidad de reducir
costos laborales y tiempo muerto
Puede
cortar, doblar y formar componentes y
colocarlos donde pueden ser recogidos por un sistema
automático -robot- o simplemente depositarlos en una charola
de recoleccion.
La misma
maquina "SP" puede ofrecerse completamente automatica y con funcion
independiente:
versiones /A
Las
siguientes son algunas muestras de nuestras máquinas especiales para
alimentar piezas encintadas:
COMPONENTES AXIALES
|
 |
SP22
Maquina Alimentadora de Componentes Axiales Encintados
La maquina SP22 es una maquina
espcialmente disenada bajo especificaciones del cliente para corte,
dobles y preforme de componentes axiales en cinta.
La alimentacion de la cinta se hace en un plano horizontal. |
| Los componentes se
operan de forma individual, el preforme y corte se realizan
verticalmente despues de que las terminales se sujetan a los lados del
cuerpo del componente, de manera que se elimine la posibilidad de
dano y fracturas al componente.
La maquina
alimentadora SP22 se ofrece sin sistemas electrónico y neumático
operando solamente mecanicamente y lista para integrarse a un
sistema robotico para la insersion automatica.
El proceso incluye la
alimentación de la cinta, el corte y doblez o preforme del componente y la
colocación de esta parte procesada en el lugar en donde las pinzas del
sistema robotico pueden
recogerla. Cuando se recoge la
parte preformada se comienza un nuevo ciclo.
La productividad de la maquina es de 1.200 partes por hora approx.
|
subir
Si se necesita una maquina
que cuente con sistemas electrónico y neumático para trabajar
independientemente, podemos ofrecer la maquina TP7.
El modelo SP22 se ha desarrollado para muchas aplicaciones.
A continuacion se presentan algunos ejemplos:
SP 22.05
CORTA,
DOBLA Y APLANA |
|
 |
SP 22.08
CORTA Y
DOBLA A 90° |
|
 |
SP 22.17
CORTE Y DOBLE DOBLEZ A 90° |
|
 |
SP 22.21
CORTE Y
DOBLEZ VERTICAL |
|
 |
SP 22.25
CORTE,
DOBLEZ Y PREFORME |
|
 |
|
|
 |
|
SP22.06
Maquina alimentadora neumática para cortar tiras de
terminales metálicas
|
|
TP7
Maquina automática e independiente para cortar y preformar componentes
axiales en tape o cinta
Si lo que se busca es una
maquina completamente automatica que funcione de forma
independiente, se recomienda la TP7.
La TP7 usa el diseñó mecánico de las
maquina SP22 con la adición de un PLC que controla la
operación de los cilindros neumáticos y el sistema electrico.
Los componentes
en cinta se
operan de forma individual y el preforme y corte se realizan
verticalmente despues de que las terminales se sujetan a los lados del
cuerpo del componente, de manera que se elimine la posibilidad de
dano y fracturas al componente.
El proceso incluye la
alimentación de la cinta, el corte y doblez o preforme del componente el
cual posteriormente se deposita en una charola.
La productividad de la maquina es de 1.200 partes por hora approx.
subir
|
El modelo TP7 se ha desarrollado para muchas aplicaciones.
A continuacion se presentan algunos ejemplos:
48.OL01
CORTA,
DOBLA A 90°
Y APLANA LAS TERMINALES |
|
 |
48.OL02.01
CORTA,
DOBLA A 90°
Y PREFORMA HACIA ADENTRO |
|
 |
48.OL02.04
CORTA Y COLOCA DOBLE
ANGULO A 90° |
|
 |
48.OL02.06
CORTA,
DOBLA A 90°
Y HACE DOBLEZ HACIA AFUERA |
|
 |
48.OL02.11
CORTA UNA
TERMINAL
Y LA OTRA LA DOBLA A 90° |
|
 |

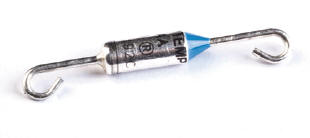

48.OL02.18
CORTA Y
FORMA EN CIRCULO |
|
 |
|
|
|
|
SP36
Maquina preformadora de componentes
axiales y radiales
sueltos
La línea de máquinas neumáticas SP36 está diseñada para
alimentar componentes sueltos para aplicaciones especiales.
El ensamble del dado preformador permite lograr el preforme especial
de forma rápida, ofreciendo calidad y repetibilidad.
Las maquinas SP36 simplifican el proceso de preformado reduciendo el
número de pasos requeridos en una operación de preforme.
La productividad de la maquina es de 700 partes por hora para la
mayoría de las aplicaciones.
|
SP36.03
DOBLEZ DE
COMPONENTE AXIAL |
|
 |
SP36.01
CORTE Y
PREFORMADO ESPECIAL |
|
 |
|
|
 |

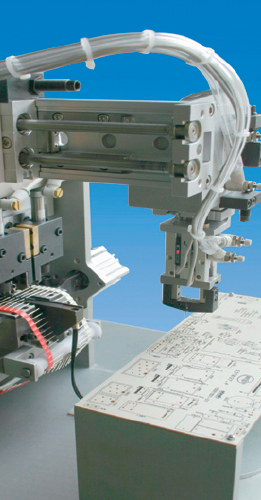

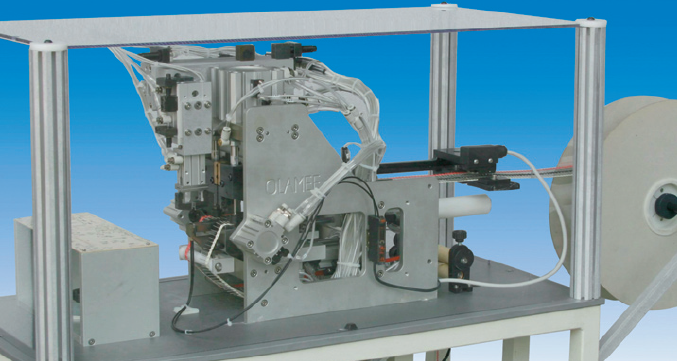

SP2006
Maquina automática para corte, preformado e inserción de componentes Through
Hole
Gracias a la experiencia adquirida con las diversas maquinas SP, Olamef
desarrollo esta máquina para la inserción de componentes "Through Hole".
Este modelo en particular esta diseñado para cortar, doblar (puede
preformar si
fuera necesario) componentes axiales en cinta,
que posteriormente son
insertados en un PCB por medio del brazo manipulador de la misma máquina.
La maquina se puede ofrecer en varias versiones:
- Puede operar como una estación independiente donde los PCBs se ponen en su
lugar y se quitan manualmente.
- Se puede colocar en una línea. En este caso los componentes se insertan
en un PCB que este situado en una banda alimentadora o en un sistema de
cargar y descargar para hacer la función automática. |
|
La máquina SP2006 se puede diseñar para satisfacer las
características individuales del requerimiento del cliente.
Se puede diseñar para componentes axiales, radiales, TO-220
transistores, ICs, conectores y otros componentes en tubo.
La productividad estimada para la mayoría de las aplicaciones es de
1,200 partes por hora.
|
|
 |
|
SP2006.01
CORTA,
DOBLA A 90°
E INSERTA COMPOENNTE EN PCB |
|
 |
COMPONENTES RADIALES
 |
SP20
Maquina neumatica
especial de alimentacion manual para componentes sueltos
La linea de maquinas
neumaticas SP20 esta disenada para componentes radiales sueltos y para
operarse manualmente.
El dado preformador se fabrica a partir del requerimiento especifico del
cliente con el proposito de simplificar y acelerar el preoceso reduciendo el
numero de pasos requeridos en una misma operacion.
La productividad es de 600 a
1000 partes por hora dependiendeo del grado de dificultas del requerimiento
|
La maquna SP20 se ha disenado para muchas
aplicaciones diferentes.
Aqui mostramos algunos ejemplos:
SP 20.05
|
|
 |

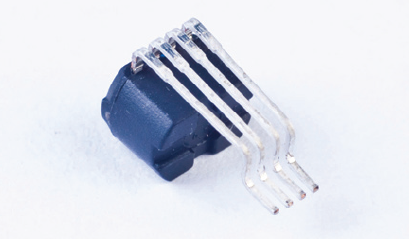

SP 20.07
|
|
 |
SP 20.08
|
|
 |
|
|
 |
SP21
Alimentador de
componentes radiales en tape o encintados
El SP21 es un alimentador
neumático disenado para corte o corte y preforme de componentes radiales encintados.
El sistema permite ajustar la altura del corte o preforme.
Puede usarse para
presentar un componente a la vez en un ligar predeterminado para ser
recogido por las pinzas de un robot.
Tambien puede usarse como una estacion de preformado en una linea de
insercion automatica. |
This machine/feeder is supplied without electrical, electronic or pneumatic
systems and it is mechanically operating. Then it can be integrated to an
automatic placement system.
The productivity is 1,200
parts per hour approx.
La maquIna SP21 se ha disenado para muchas
aplicaciones diferentes.
Aqui mostramos algunos ejemplos:

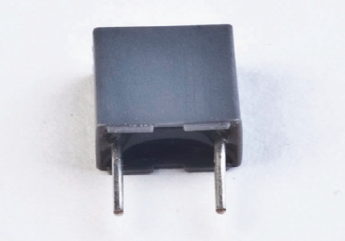

SP 21.03
CORTE (AJUSTABLE) |
|
 |
SP 21.09
CORTE Y
DOBLEZ A 90° |
|
 |
|
|
SP21/A
Alimentador
automatico de
componentes radiales en tape o encintados
El SP21/A es una maquina
automatica disenada para corte o corte y preforme de componentes radiales encintados.
El sistema permite ajustar la altura del corte o preforme.
Las partes
preformadas caen en una charola. |
The productivity is 1,200
parts per hour approx.
La maquIna SP21/A se ha disenado para muchas
aplicaciones diferentes.
Aqui mostramos algunos ejemplos:
SP 21/A 03
CORTE (AJUSTABLE) |
|
|
SP 21/A 09
CORTE Y
DOBLEZ A 90° |
|
|
|
|
 |
SP26
Maquina automática/neumática para cortar y
preformar transistores tipo Hall
La SP26 es una maquina
automatica y neumatica disenada
para procesar transistores Hall.
Esta equipada con
una pinza neumática que centra y detiene el cuerpo de este componente tan
delicado, mientras se realiza el corte y posteriormente el preforma.
Finalmente lo coloca en una charola
o lo presenta
en un punto determinado para ser recogido por un robot.
The productivity is 1,200
parts per hour approx |
La maquIna SP26 se ha disenado para muchas
aplicaciones diferentes.
Aqui mostramos algunos ejemplos:
SP26.02
CORTE Y PREFORME DE
TRANSISTORES TIPO HALL |
|
 |
SP26.05
CORTE Y
DOBLEZ A 90°
DE
TRANSISTORES TIPO HALL |
|
 |
SP26.06
CORTE Y
PREFORME EN "S" DE
TRANSISTORES TIPO HALL |
|
 |
SP26.09
CORTE Y
PREFORME EN "S" DE
TRANSISTORES TIPO HALL |
|
 |
|
|

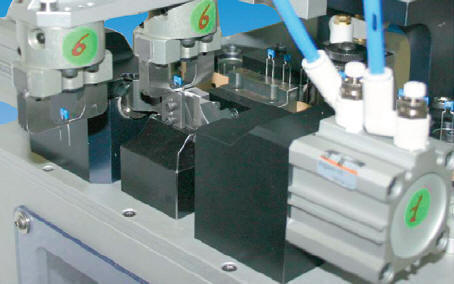

SP27
Alimentador
neumátic para componentes radiales
encintados
La maquina SP27 es un
alimentador neumatico para componentes radiales encintados.
Al tener mas estaciones de
preformado, esta maquina ofrece la posibilidad de obtener mayor numero de
formas y de mayor complejidad dependiendo del requerimiento del cliente.
La maquina
alimentadora SP27 se ofrece completa con cilindros, sin sistemas electrónico y neumático,
operando solamente mecanicamente.
Este alimentador puede
preparar componentes para ser recojidos por un gripper mecanico e integrarse a un
sistema robotico para la insersion automatica.
La productividad es
aproximadamente 700 partes por hora.
La maquIna SP27 se ha disenado para muchas
aplicaciones diferentes.
Aqui mostramos algunos ejemplos:
SP27.01
CORTE Y PREFORME HACIA AFUERA |
|
 |

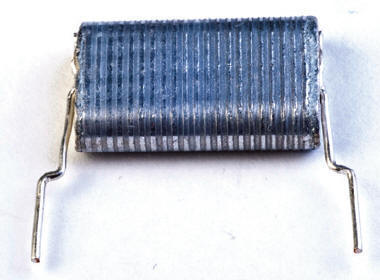

SP27.02
CORTE Y PREFORME |
|
 |

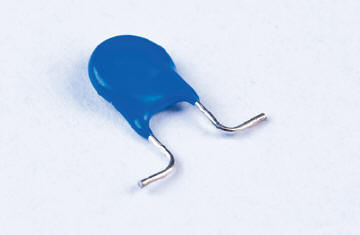

SP27.04
CORTE Y DOBLEZ A
90° HACIA
AFUERA |
|
 |
SP27.06
CORTE Y PREFORME |
|
 |
SP27/A
Maquina automatica y
neumátic para componentes radiales
encintados
La SP27/A es una maquina
automatica para componentes radiales encintados.
Al tener mas estaciones de
preformado, esta maquina ofrece la posibilidad de obtener mayor numero de
preformados y de mayor complejidad dependiendo del requerimiento del cliente.
La maquina
alimentadora SP27 se ofrece completa con cilindros y sistemas electrónico y neumático
y PLC.
Las partes preformadas
automaticamente se depositan en una charola.
La productividad es
aproximadamente 700 partes por hora.
La maquIna SP27/A se ha disenado para muchas
aplicaciones diferentes.
Aqui mostramos algunos ejemplos:
SP27/A 01
CORTE Y PREFORME HACIA AFUERA |
|
|
SP27/A 02
CORTE Y PREFORME |
|
|
SP27/A 04
CORTE Y DOBLEZ A
90° HACIA
AFUERA |
|
|
SP27/A 06
CORTE Y PREFORME |
|
|
|
 |
SP34
Maquina automática para cortar, preformar
y presentar filtros radiales encintados
La maquina SP34.01 es un ejemplo del "brazo manipulador" diseñado por Olamef
para recoger componentes radiales, llevarlos a las diversas estaciones en
las que se cortaran, doblaran y preformaran y posteriormente colocarlos en el
lugar en el que el cliente los requiere.
La productividad
es aproximadamente 1000 partes por hora.
|
SP34.01
CUT, FORM AND FILTER PLACEMENT |
|
 |
Haga click aqui para ver un video de esta
maquina.
|
|
SP36
Maquina preformadora de componentes
axiales y radiales
sueltos
La línea de máquinas neumáticas SP36 está diseñada para
alimentar componentes sueltos para aplicaciones especiales.
El ensamble del dado preformador permite lograr el preforme especial
de forma rápida, ofreciendo calidad y repetibilidad.
Las maquinas SP36 simplifican el proceso de preformado reduciendo el
número de pasos requeridos en una operación de preforme.
La productividad de la maquina es de 700 partes por hora para la
mayoría de las aplicaciones.
|
SP36.03
DOBLEZ DE
COMPONENTE AXIAL |
|
|
SP36.01
CORTE Y
PREFORMADO ESPECIAL |
|
|
 |
SP38
Maquina manual para preformar L.E.D.s sueltos
La SP38 es una maquina
neumatica controlada por un pedal.
Los
componentes se insertan manualmente y esta maquina corta, dobla y/o
form L.E.D.s as requested by customer.
La
productividad es aproximadamente 700 partes por hora.
|
SP38.01
LED SUELTO:
CORTE Y
DOBLEZ HACIA LA IZQUIERDA |
|
 |
SP38.02
LED SUELTO:
CORTE Y
DOBLEZ HACIA LA DERECHA |
|
 |
|
|
|
|
|
|
